ＫＨ２Ａ型ウインチの特徴（オートクラッチ付）
　
　このＫＨ２型ウインチは、ユーザー各位のご要望にそって１９８４年に設計製作し改良を積み重ねた実績のある油圧モーター駆動ウインチです。

■ユーザー要望の概要
１．クラッチ部 悪条件に耐えクラッチの繰り返し切換えができる事。（塵、泥の蓄積、錆などの発生による）
２．ウォーム軸 歯面　焼付き、齧りなど発生しない事。（ウォームホイルが一瞬の時間に磨耗する）
３．重量は軽量、機能を損なってはならない。（直引き４ｔ　Ｗ６ｔに耐える事）
４．取扱い、操作、安全、保全が容易である事。（分解、組立、操作が簡単である事）
５．全体を含め低価格に収める事、等々（部品の集約化、合理化等により達成）
クラッチの構造と概要
クラッチ部のトラブル解消の為クラッチは湿式内蔵、爪クラッチ、スライド部はインボリュートスプラインをいち早く採用により好評を得ております。
駆動軸ウォームは高周波焼入れを施し重過重と焼付き防止のため歯面研削仕上げに、またウォームホイルはＡＬＢＣ材を選び、減速比１／２９を有し最速巻取り、スピードを確保しております。又重荷重の負荷が加わった時、取付台、巻き取りドラムの”たわみ”を避ける事はできません。極太メインシャフトはその対策と実績により安全も含めて組み込まれております。

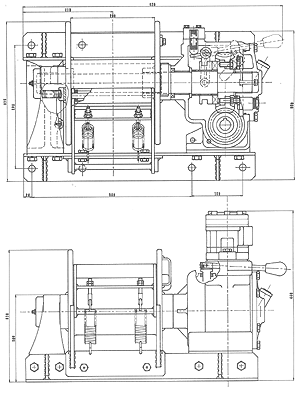

ウインチ仕様　油圧駆動（３．０ｔｏｎ〜５．０ton） 取付寸法図
減速比 1:29（ウォーム減速機構）
重量 約80〜85ｋｇ（ワイヤー別）
油圧モーター ORB-S-100〜160（日本オイルポンプ社製相当品）
ドラムサイズ φ110×φ292　巾約200
ワイヤー巻取りスピード φ12(一層3〜7)(4層4〜9)m/min
ワイヤー使用径 φ12
吊り上げ力 （直引き）φ110（ドラム径）約3ton〜5ton（最高）
クラッチ機構 爪クラッチスライド式（半自動クラッチ、リセット方式）
ワイヤー端末処理 ドラム、サイドウェッジ打込み式
ウインチ取り付け寸法（モーターを含む） 620×375×440（長さ×巾×高さ）
ワイヤー有効巻取り長さ φ12(6層φ110〜φ230) 約45m
※注意　KH2型ウインチORB-S-160以上のモーター搭載は危険が伴うことがあります。（条件により）取扱いにご注意ください。
